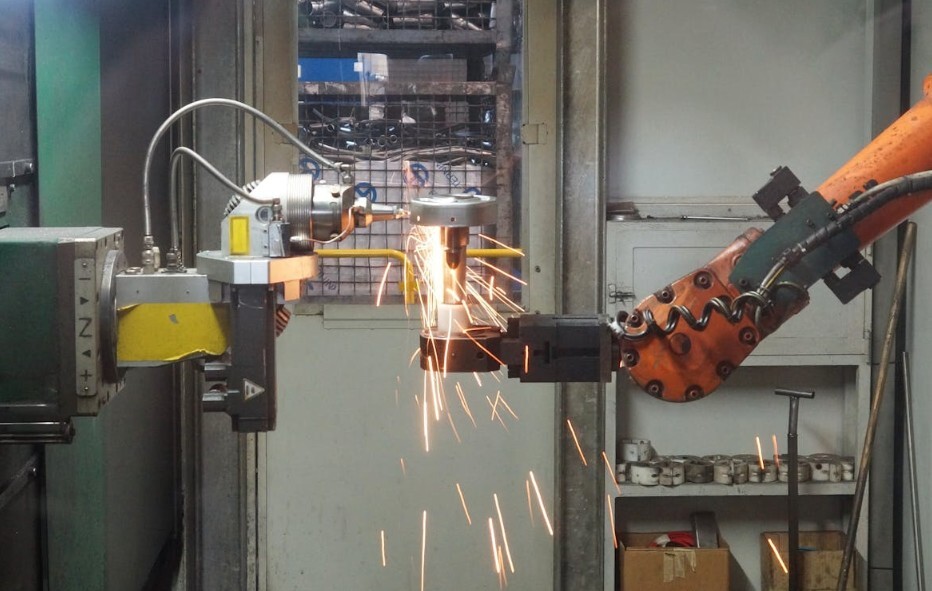

Soudage robotisé : comment protéger les personnes et les processus contre les fumées

Le soudage robotisé augmente la productivité, la précision et la continuité opérationnelle. Toutefois, même dans les cellules automatisées, les fumées de soudage restent un risque à gérer avec attention afin de protéger les opérateurs, les installations, les composants électroniques et la qualité du processus. Découvrez comment le faire avec SO.TEC.

Sommaire :

• Les risques liés aux fumées dans le soudage robotisé
• Ce qui change dans l’aspiration des fumées
• Pourquoi des solutions flexibles et intégrées aux cellules robotisées sont nécessaires
• Solutions techniques pour l’aspiration des fumées de soudage robotisé
• Guide pour choisir le système d’aspiration adapté au soudage robotisé
• Les avantages fonctionnels d’un système d’aspiration bien conçu
• Pourquoi faire confiance à SO.TEC

Les risques liés aux fumées dans le soudage robotisé

Les fumées générées pendant le soudage sont composées de particules métalliques, de gaz et de contaminants qui peuvent varier selon le matériau travaillé, le fil utilisé, le procédé de soudage et les traitements de surface présents sur les pièces.

Même lorsque l’opération est automatisée, les fumées ne disparaissent pas : elles se concentrent simplement dans une zone différente, souvent à l’intérieur d’une cellule ou d’un îlot robotisé.

Les principaux risques concernent :

• la santé et la sécurité des opérateurs ;
• la contamination de l’environnement de travail, avec dispersion de particules dans les zones de production ;
• les dépôts sur les composants électroniques, armoires électriques, capteurs, actionneurs et systèmes de vision ;
• les dysfonctionnements dus aux salissures, résidus et particules susceptibles d’interférer avec la qualité de l’usinage ;
• une augmentation des besoins de nettoyage et de maintenance des cellules, robots et équipements.

Dans un environnement industriel à forte productivité, négliger l’aspiration des fumées peut entraîner des arrêts machine, des coûts supplémentaires et une baisse de l’efficacité opérationnelle.

Soudage manuel et soudage robotisé : ce qui change dans l’aspiration des fumées

Dans le soudage manuel, l’opérateur se trouve à proximité du point d’émission. L’aspiration est souvent assurée au moyen de bras aspirants, de hottes localisées ou de systèmes mobiles positionnés près de la source.

Dans le soudage robotisé, en revanche, le processus est automatisé et répétitif. Cela apporte des avantages importants, tels qu’une précision accrue, une plus grande rapidité et une meilleure standardisation, mais crée également de nouvelles exigences pour la captation des fumées.

Les îlots robotisés présentent un défi spécifique : le point de soudage se déplace rapidement dans l’espace, en suivant des trajectoires programmées. Le système d’aspiration doit donc être conçu pour intercepter les fumées sans entraver le mouvement du robot, l’accès de l’opérateur ni la logistique de chargement et de déchargement.

Pourquoi des solutions flexibles et intégrées aux cellules robotisées sont nécessaires

Dans une cellule de soudage robotisé, l’aspiration doit être intégrée à l’agencement de l’installation, en tenant compte de :

• la taille de la cellule ;
• la position du robot ;
• la géométrie des pièces ;
• le cycle de travail ;
• le volume et le type de fumées générées ;
• la présence de systèmes de vision, de capteurs et d’armoires électriques ;
• l’accessibilité pour la maintenance et le remplacement des filtres.

Une solution efficace doit être flexible, car les entreprises de production changent souvent de formats, de lots, de matériaux et d’équipements. Elle doit en même temps être robuste, fiable et dimensionnée pour fonctionner dans des environnements industriels intensifs.

Pour les entreprises actives dans le travail des métaux, le tournage, le soudage et les procédés générant des poussières ou des fumées industrielles, une installation d’aspiration bien conçue contribue à créer un environnement plus propre, plus sûr et plus stable.

Solutions pour l’aspiration des fumées de soudage robotisé

Aspirateurs portables pour fumées de soudage

Pour les applications de soudage robotisé, cobotisé et manuel, les aspirateurs portables tels que Fume Eliminator GoMax permettent de capter les fumées directement à la source, même sur une ou deux postes de travail.

La compatibilité avec différentes torches de soudage, l’activation automatique à l’allumage de la torche et les modes Manuel, Automatique et Robot rendent cette solution flexible et simple à intégrer dans les ateliers de production. Le filtre en nanofibres, le nettoyage automatique et l’option HEPA contribuent à maintenir des performances constantes, tandis que la consommation énergétique réduite et la certification ISO 21904-2 soutiennent la sécurité, l’efficacité et la conformité.

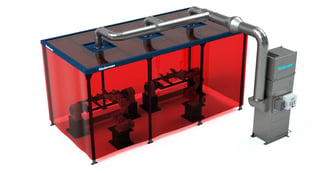

Hottes modulaires pour cellules et îlots robotisés

Les hottes modulaires Streamline sont conçues pour le confinement local des fumées dans les îlots de soudage manuel ou robotisé.

Grâce à leur structure configurable, elles s’adaptent à différentes zones de travail et permettent d’acheminer les contaminants vers un système de collecte et de filtration, tel qu’un dépoussiéreur MCP ou MCP Go. Leur conception à déflecteurs améliore le flux d’air et favorise une captation efficace, en évitant la dispersion des particules dans l’environnement de production.

La modularité, l’encombrement réduit, le toit transparent en Polygal® et les options d’installation flexibles rendent cette solution particulièrement adaptée aux cellules robotisées nécessitant visibilité, sécurité et continuité opérationnelle.

Filtres à cartouches pour installations industrielles

Pour les applications compactes ou les cellules robotisées nécessitant une solution prête à l’emploi, le filtre à cartouches MCP-GO constitue une solution plug-and-play conçue pour l’aspiration des fumées de soudage.

Compact, flexible et facile à installer à proximité de la source d’émission, il convient aussi bien au soudage manuel et robotisé qu’aux procédés de découpe plasma et laser. Basé sur la technologie Nederman MCP SmartFilter, il permet de réaliser des systèmes d’aspiration efficaces même dans des espaces réduits.

Pour les installations industrielles ayant des exigences de filtration plus structurées, le filtre à cartouches MCP est une solution compacte, performante et adaptée aux productions en continu.

Il peut être installé à proximité de la source d’émission, en limitant la longueur des conduites et en contribuant à réduire la consommation énergétique ainsi que les coûts d’installation. La gamme comprend des modules extensibles, des ventilateurs intégrés et un système de nettoyage automatique à air comprimé à contre-courant, utile pour maintenir des performances élevées dans le temps. Il est indiqué pour le travail des métaux, le soudage, la découpe laser et plasma, le meulage et d’autres procédés industriels nécessitant un abattement efficace des particules.

Guide pour choisir le système d’aspiration adapté au soudage robotisé

Chaque installation possède des caractéristiques spécifiques, et la meilleure solution naît toujours d’une analyse du processus.

Voici les principaux aspects à évaluer :

• Analyser le procédé de soudage – Il convient de prendre en compte les matériaux, la durée du cycle, l’intensité de production et le type de fumées générées.
• Étudier l’agencement de la cellule robotisée – La position du robot, des barrières, des systèmes de chargement et de déchargement ainsi que des accès de maintenance influence le choix de la captation.
• Définir le point ou la zone d’aspiration – Dans certains cas, il est préférable d’aspirer près de la source ; dans d’autres, il est plus efficace d’utiliser des hottes modulaires ou des systèmes intégrés à la cellule.
• Dimensionner correctement le débit et la filtration – Une installation sous-dimensionnée ne protège pas de manière adéquate, tandis qu’une installation surdimensionnée peut générer des consommations et des coûts inutiles.
• Évaluer la maintenance et la gestion des filtres – L’accessibilité, la fréquence de nettoyage et le remplacement des filtres sont des éléments essentiels pour maintenir l’efficacité du système.
• Intégrer sécurité et continuité de production – L’aspiration doit protéger les personnes, mais aussi favoriser la stabilité du processus, la propreté de la cellule et la réduction des arrêts d’installation.

Soudage robotisé et aspiration des fumées : pourquoi faire confiance à SO.TEC

Chaque installation de soudage robotisé nécessite une évaluation spécifique. Il n’existe pas de solution universelle valable pour toutes les cellules, car les matériaux, les espaces, les cycles de production, les contraintes d’automatisation et les objectifs de l’entreprise varient.

SO.TEC accompagne les entreprises dans le choix et la mise en œuvre de solutions d’aspiration et de filtration des fumées, en aidant à identifier le système le plus cohérent avec leur processus de production.

De l’évaluation des besoins au choix des aspirateurs, hottes modulaires et filtres à cartouches, un conseil technique permet de concevoir un système plus efficace, mieux intégré et plus fonctionnel.

Pour protéger les personnes, les installations et la continuité de production, l’aspiration des fumées doit faire partie intégrante du projet d’automatisation.

Contactez SO.TEC pour un conseil personnalisé sur la gestion des fumées dans le soudage robotisé et découvrez la solution la plus adaptée à votre entreprise.
