Les installations d’aspiration ATEX sont principalement constituées de filtres à poussières, indispensables pour supprimer les risques dans les environnements de traitement industriel où sont produites des poussières potentiellement explosives. Découvrez ci-dessous les détails des installations SO.TEC, et contactez-nous pour de plus amples informations.

Installations d’aspiration ATEX



Table des matières :





Travailler en contact avec les poussières qui ne sont pas correctement éliminées, produites au cours des différentes phases de traitement industriel, est dangereux pour la santé, mais pas seulement. C’est aussi extrêmement dangereux à cause des explosions qui peuvent être générées de manière accidentelle.

Pour la santé du personnel et la sécurité générale, dans ces cas, il devient donc fondamental de mettre en place la bonne installation d’aspiration ATEX, à savoir un aspirateur capable de minimiser les risques et les conséquences d’une explosion.



Qu'est-ce que la norme ATEX et quand s'applique-t-elle ?

Quand on parle de « norme ATEX », on désigne en réalité un cadre réglementaire européen (ATEX pour « ATmosphères EXplosibles ») bâti sur deux directives et complété par une série de normes techniques harmonisées. Il s’applique dès qu’une entreprise utilise, stocke ou génère des substances inflammables (gaz, vapeurs, brouillards ou poussières combustibles) qui, en se mélangeant à l’air, peuvent former une atmosphère explosive.

Les deux directives ATEX et leur application en France

  • Directive 1999/92/CE, dite « Utilisateurs » : elle s’adresse à l’employeur. Elle impose d’évaluer le risque d’explosion, de classer les zones à risque et de mettre en place des mesures techniques et organisationnelles de prévention. En France, elle est transposée dans le Code du travail (articles R4227-42 à R4227-54) : l’article R4227-52 oblige notamment à établir et à tenir à jour le DRPCE (Document relatif à la protection contre les explosions), intégré au document unique d’évaluation des risques.
  • Directive 2014/34/UE, dite « Équipements » : elle s’adresse aux fabricants. Elle fixe les exigences de conception, de fabrication et de certification des appareils et systèmes de protection destinés aux atmosphères explosibles. C’est elle qui encadre les filtres et aspirateurs certifiés ATEX.

En résumé, l’exploitant doit classer ses zones et choisir des équipements adaptés, tandis que le fabricant doit garantir la conformité de ces équipements. Une installation d’aspiration ATEX bien conçue se situe exactement au croisement des deux.

EN 17348:2022 : la norme dédiée aux aspirateurs ATEX

C’est la nouveauté la plus récente du cadre ATEX pour notre secteur. Publiée par le CEN en mai 2022, la norme EN 17348:2022 définit les exigences de conception et d’essai des aspirateurs utilisés en atmosphère explosible. Sa référence a été publiée au Journal officiel de l’UE comme norme harmonisée au titre de la directive ATEX 2014/34/UE (décision d’exécution (UE) 2023/601 du 13 mars 2023), puis au titre de la directive Machines en août 2023.

Ce qu’il faut retenir :

  • elle concerne les aspirateurs de type traîneau et dorsal dont le volume interne d’air chargé de poussières ne dépasse pas 250 litres ;
  • elle distingue les aspirateurs pour poussières sèches, pour poussières humides et les collecteurs de liquides, avec un marquage spécifique pour l’intérieur et l’extérieur de l’appareil ;
  • elle ne s’applique pas aux filtres dépoussiéreurs fixes d’une installation centralisée, qui relèvent de la directive 2014/34/UE et des normes de protection contre l’explosion citées plus haut (EN 1127-1, EN 14491, EN 14460, EN 15089…).

Concrètement, l’EN 17348 devient la référence pour choisir l’aspirateur mobile ATEX utilisé en complément de l’installation, par exemple pour retirer les dépôts de poussière sur les sols et les machines. Un geste essentiel : une couche de poussière remise en suspension peut, à elle seule, créer une atmosphère explosive.

Ce qui change en 2027 avec le Règlement Machines

Autre échéance à prévoir : le règlement (UE) 2023/1230 sur les machines s’applique à partir du 20 janvier 2027 et remplace la directive 2006/42/CE. Aucune période de transition n’est prévue : les machines mises sur le marché à partir de cette date devront être accompagnées d’une déclaration UE de conformité au nouveau règlement. Si vous prévoyez un nouveau projet d’installation d’aspiration dans les prochains mois, mieux vaut en tenir compte dès la conception.



Pour les installations d’aspiration ATEX, nous choisissons les filtres Nederman

En tant que société d’ingénierie spécialisée dans la conception, la création et le commerce d’installations technologiques pour l’épuration de l’air, SO.TEC s’occupe depuis des années également d’installations d’aspiration certifiées ATEX pour l’épuration et la filtration au niveau industriel.

Filtres à tiroir spécifiques pour les poussières explosives

Nous fournissons notamment des filtres à tiroir avec certification ATEX pour l’aspiration de poussières présentant un risque d’explosion, fruit de la technologie Nederman, dont nous sommes les revendeurs officiels : il s’agit des filtres FMKZ25.

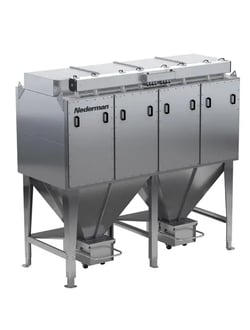

Les filtres à poussières MEP Ex, développés par Nederman, sont spécialement conçus pour des installations d’aspiration ATEX et sont adaptés à chaque classe de risque dans laquelle les poussières sont divisées de manière conventionnelle : St. 1, St. 2 et St. 3 (le numéro indique la gravité de l’explosion : plus il est élevé, plus l’explosion est violente). Voyons voir plus en détail les caractéristiques des deux filtres.

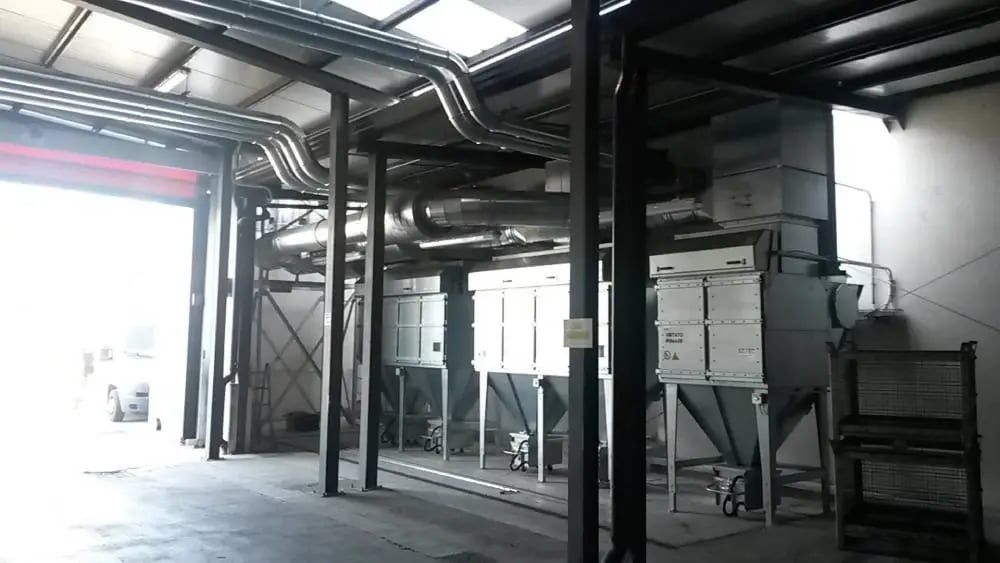

installation d'aspiration ATEX



Caractéristiques des filtres Atex MEP EX

Conçus et construits selon les normes allemandes VDI 3673, les deux filtres :

  • ont un corps renforcé par rapport aux filtres standard pour contenir les explosions plus ou moins graves
  • sont dotés de disques de rupture sans partie mécanique : si la pression monte au-dessus d’un certain niveau, ils se rompent et évacuent l’onde de pression vers une zone sécurisée
  • possèdent une structure compacte qui minimise les encombrements et permet d’installer les aspirateurs près du lieu de production des poussières, en réduisant la consommation d’énergie et les coûts d’installation
  • sont certifiés ATEX

Les filtres représentent le composant principal de nos installations d’aspiration ATEX qui, toutefois, possèdent également d’autres qualités : découvrons ensemble lesquelles.



Caractéristiques de nos installations ATEX

Outre le fait d’être adaptées à toutes les classes de risque et certifiées ATEX, les installations d’aspiration SO.TEC présentent de nombreux autres avantages :

  • une structure modulaire personnalisable en fonction du local et des besoins d’aspiration
  • des dimensions compactes
  • une installation clés en main de la part de techniciens hautement qualifiés
  • des services de conseils et de conception de l’installation la mieux adaptée aux besoins



Besoin d’une installation d’aspiration ATEX pour la protection de votre entreprise ?





Dans quelles zones de travail les installations d’aspiration ATEX sont-elles nécessaires ?

Les zones qui nécessitent la mise en place des installations d’aspiration Atex sont établies et classées selon la norme européenne EN 1127-1, et sont les suivantes :

  • ZONE 20 – lieu où une atmosphère explosive, sous la forme d’un nuage de poussières combustibles dans l’air, est présente continuellement, ou pendant de longues périodes, ou fréquemment.
  • ZONE 21 – lieu où il est probable qu’une atmosphère explosive, sous la forme d’un nuage de poussières combustibles dans l’air, se présente occasionnellement pendant le fonctionnement normal.
  • ZONE 22 – lieu où il est improbable qu’une atmosphère explosive, sous la forme d’un nuage de poussières combustibles dans l’air, se présente pendant le fonctionnement normal, mais qui, si elle se présente, persiste uniquement pendant une courte période.



Et donc, dans quels secteurs ?

De nombreux secteurs, beaucoup plus qu’on ne le pense, ont besoin d’installations d’aspiration ATEX. Lesdites poussières ATEX, à savoir les poussières présentant un risque d’explosion, se génèrent en effet dans les secteurs de l’industrie les plus disparates tels que :

  • l’industrie pharmaceutique, qui crée des poussières légères hautement inflammables
  • l’industrie agro-alimentaire, dans laquelle les poussières de certaines farines possèdent un risque d’inflammabilité
  • le traitement et la finition des métaux, dans lesquels les plus dangereuses sont les poussières de métaux légers, comme celles d’aluminium
  • le travail du bois, dont les poussières, en fluctuant dans l’environnement et en se déposant sur les machines, peuvent générer une explosion

Des installations d’aspiration adéquates deviennent d’autant plus nécessaires car, dans certains cas, comme dans le secteur du bois, les mécanismes qui déclenchent des explosions et des incendies ne sont pas encore pleinement connus.



Aspiration ATEX : quelles fonctionnalités doit avoir une installation ?

Lorsqu'il s'agit de concevoir une installation d'aspiration ATEX, plusieurs fonctionnalités sont essentielles pour assurer la sécurité dans les environnements où des atmosphères explosives peuvent se former :

  • les matériaux utilisés dans la construction de l'installation doivent être adaptés aux exigences spécifiques des zones ATEX afin de minimiser les risques d'ignition ;
  • la conception de l'installation doit garantir une mise à la terre adéquate pour éviter l'accumulation de charges électrostatiques, qui pourraient déclencher une explosion ;
  • une ventilation efficace est nécessaire pour maintenir une atmosphère sûre en éliminant les contaminants inflammables de l'air ;
  • une maintenance régulière et un suivi strict des normes ATEX sont indispensables pour assurer le bon fonctionnement et la conformité continue de l'installation.

Tous les aspirateurs ATEX de la gamme SO.TEC respectent les exigences de sécurité imposées par les réglementations.



Pour une installation sécurisée et performante, faites confiance à SO.TEC

Si vous êtes à la recherche de solutions innovantes et fiables pour la gestion de l'aspiration industrielle et la maîtrise des poussières dans des environnements soumis à des risques d'explosion (ATEX), n'hésitez pas à nous contacter.

Notre équipe d'experts est prête à vous accompagner dans le choix du système le mieux adapté à vos besoins spécifiques. Nous vous proposons des solutions sur mesure, garantissant sécurité, efficacité et longévité.
